Riesgo invisible
Los cuidadores pueden no saber dónde se concentra la presión hasta que aparece dolor o una señal visible.
El problema
Las úlceras por presión pueden comenzar cuando una zona del cuerpo soporta presión durante demasiado tiempo. El riesgo suele crecer antes de que aparezca daño visible en la piel, mientras la prevención todavía depende de revisiones manuales, rutinas y memoria.
Carga del cuidador
El reposicionamiento suele basarse en horarios y atención constante, algo difícil de sostener en entornos de cuidado exigentes.
Acceso limitado
Las herramientas electrónicas para mapear presión pueden ser costosas y difíciles de conseguir en casas, escuelas o contextos de bajos recursos.
La solución
DermaSense convierte una superficie de apoyo en una interfaz de sensado. Muestra distribución de presión, temperatura local y modo postural mediante un dashboard simple en Flutter.
- Mapa de calor de presión en vivo.
- Lecturas locales de temperatura con NTC.
- Modos de interpretación sentado y acostado.
- Operación local por WiFi sin internet.
- Prototipo portátil alimentado por powerbank.
- Diseñado para prevención, educación e investigación temprana.
Cómo funciona
El tapete combina una matriz resistiva de presión con Velostat, sensores de temperatura, electrónica embebida y una app en tiempo real.
1
Capa de sensado de presión

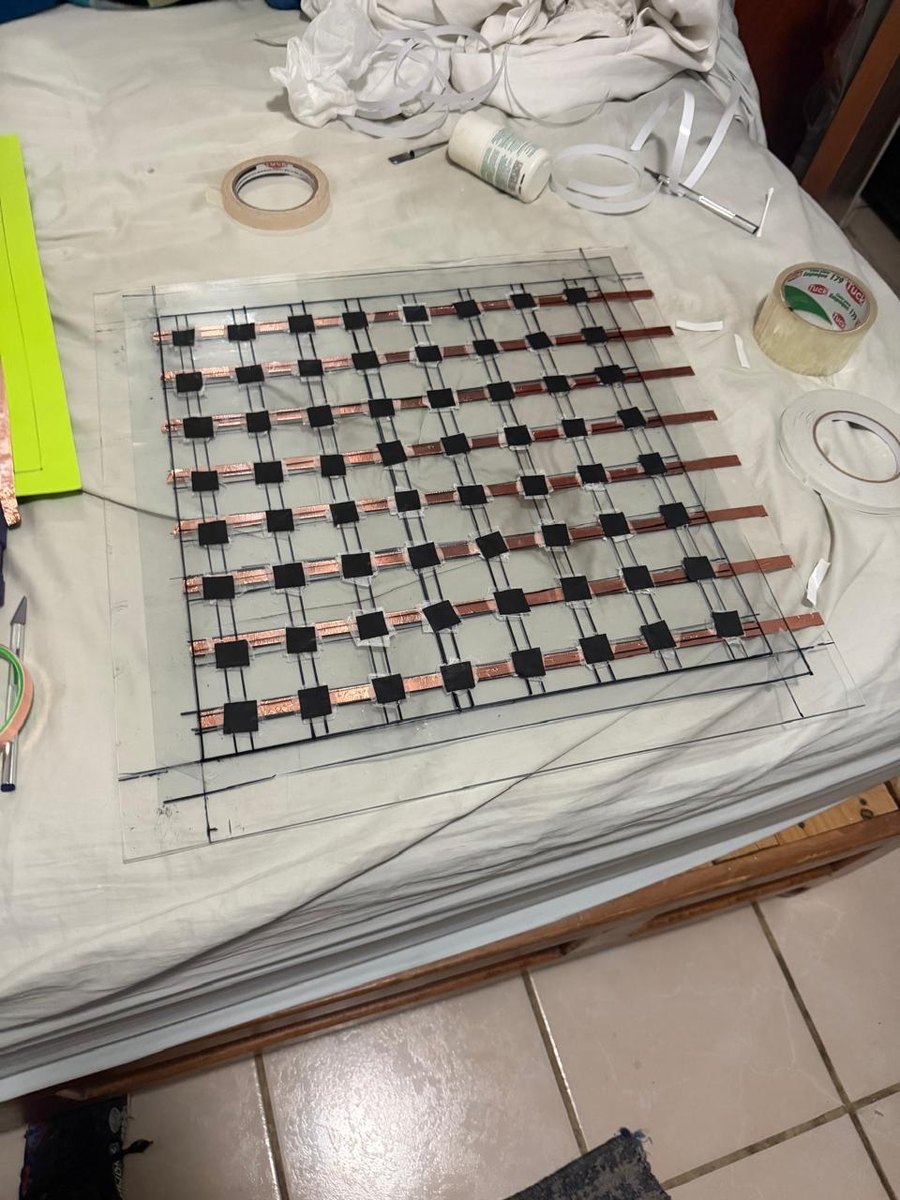

Un área activa de 40 × 40 cm usa una matriz 8 × 8 construida con pistas de cobre y Velostat. Cada una de las 64 intersecciones actúa como un punto de presión relativo.
2
Sensado de temperatura

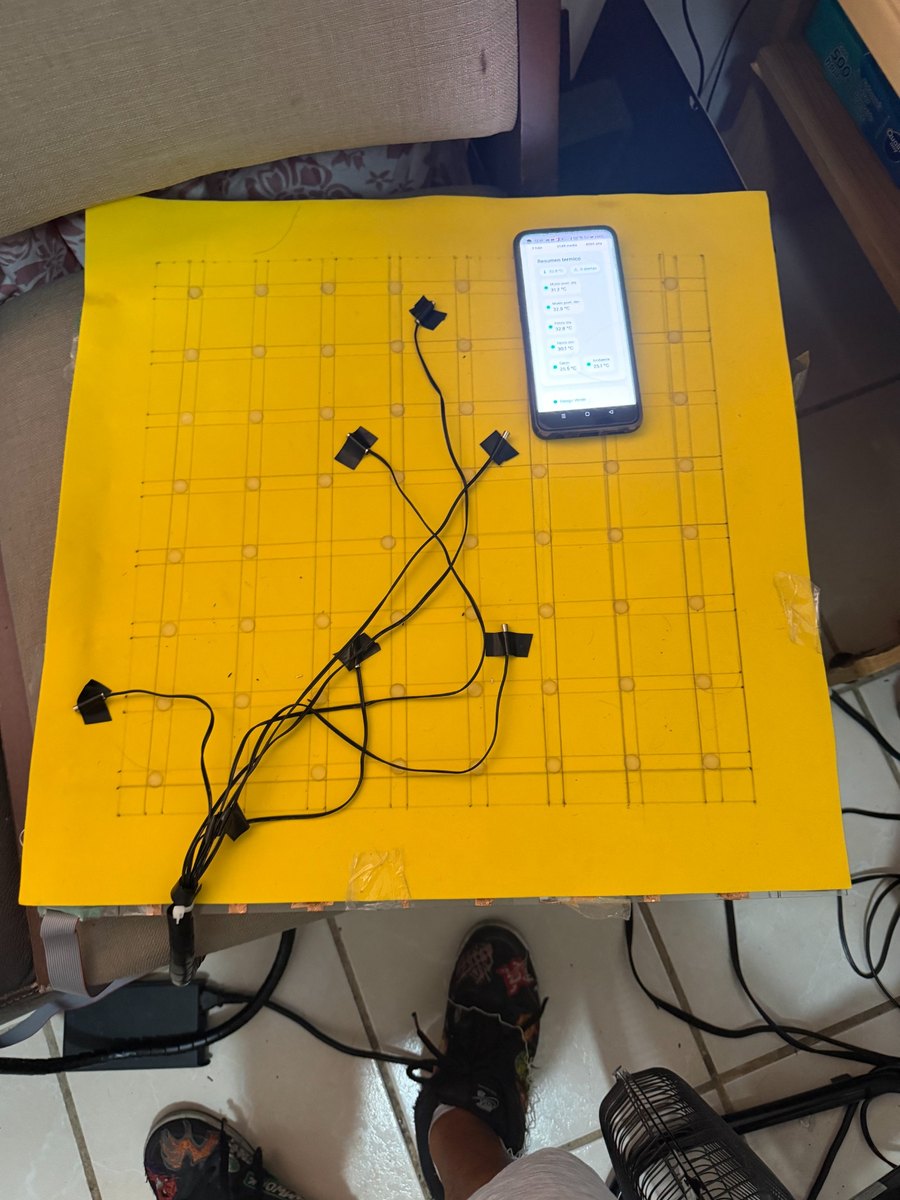

Seis sensores NTC se distribuyen en zonas relevantes del tapete para aportar lecturas locales de temperatura como señal complementaria.
3
ESP32 + PCB personalizada
Un ESP32 DevKit V1, dos multiplexores CD74HC4067 y un ADS1115 se integran mediante una PCB personalizada. En este prototipo, las conexiones de sensores y energía están soldadas directamente para mantener continuidad confiable.
4
App en Flutter
El ESP32 crea una red WiFi local y transmite datos JSON por WebSocket a la app en Flutter, que muestra el mapa de calor, las temperaturas y la guía postural.
Proceso de diseño
DermaSense se desarrolló a través de iteraciones de construcción y prueba, avanzando desde una prueba de concepto pequeña hasta un tapete inteligente 8 × 8 completo.
De 4 × 4 a 8 × 8

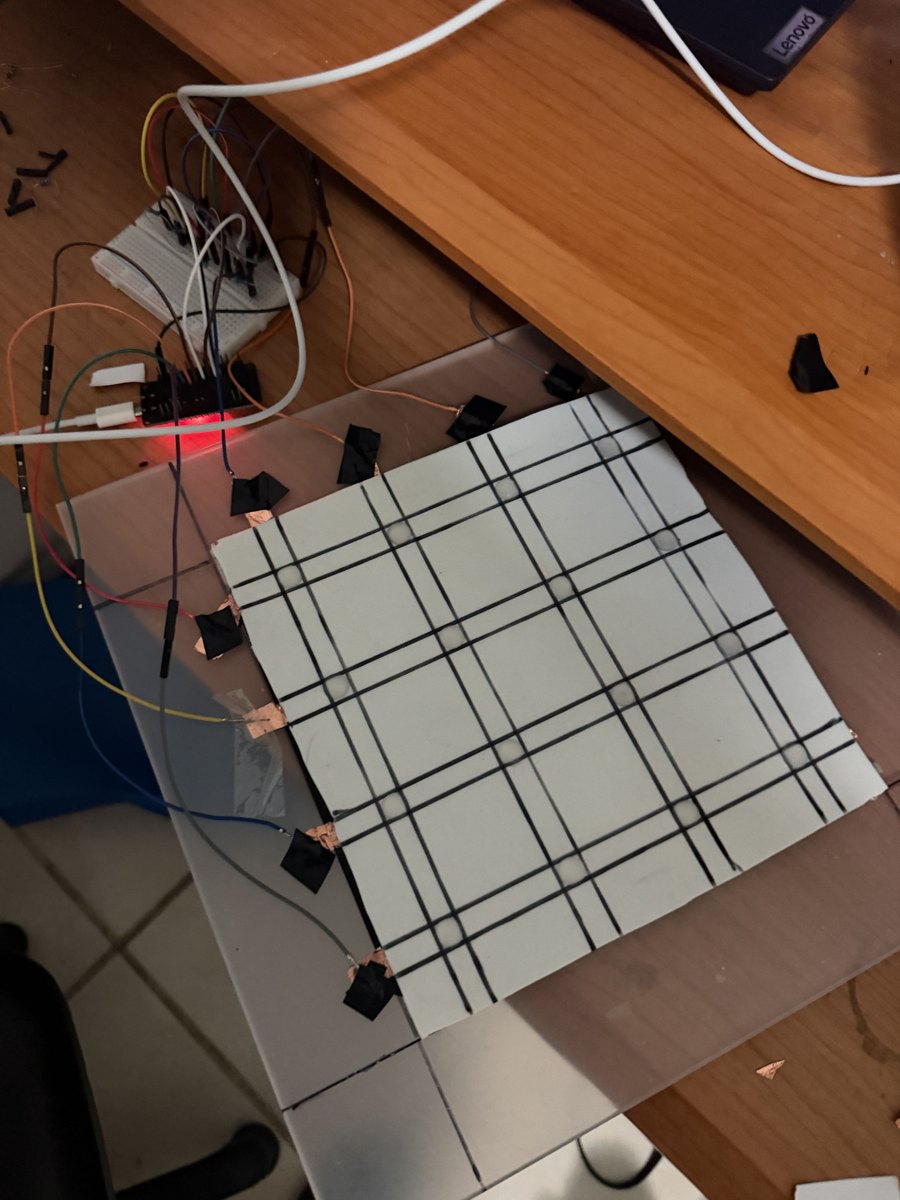

El primer prototipo fue una matriz 4 × 4 más pequeña usada para validar el sensado con Velostat. Escalarla expuso nuevos retos: lecturas inestables, deformación de materiales y ghosting entre celdas vecinas.
Aprendizaje mecánico
Materiales tempranos de bajo costo como cartón se deformaban bajo presión, por lo que la estructura evolucionó hacia capas de acetato, espuma y pistas de cobre.
Electrónica personalizada

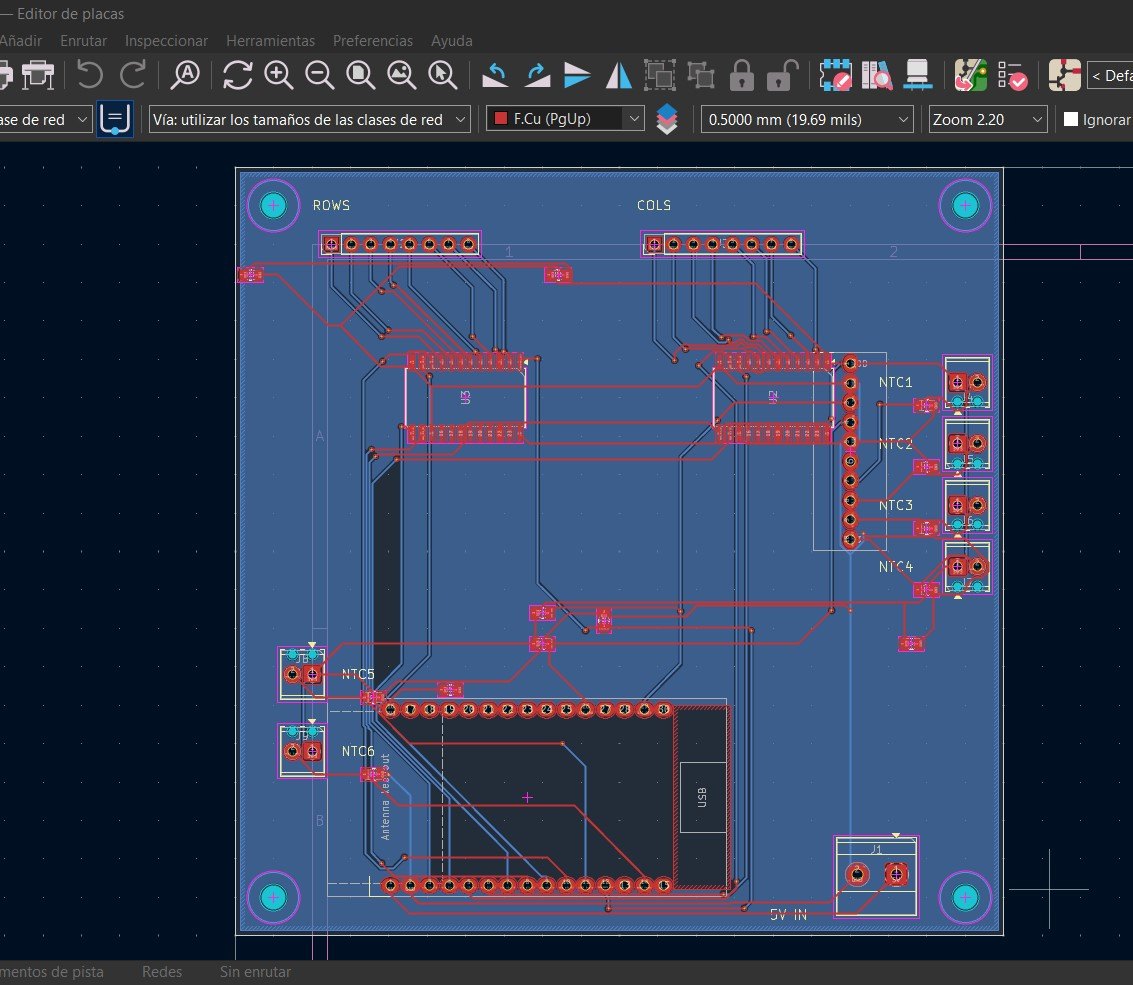

La electrónica pasó de placas de prototipado a una PCB personalizada en KiCad. Una revisión futura usará conectores mejor espaciados y un ruteo de cableado más limpio.
App pensada para usuarios

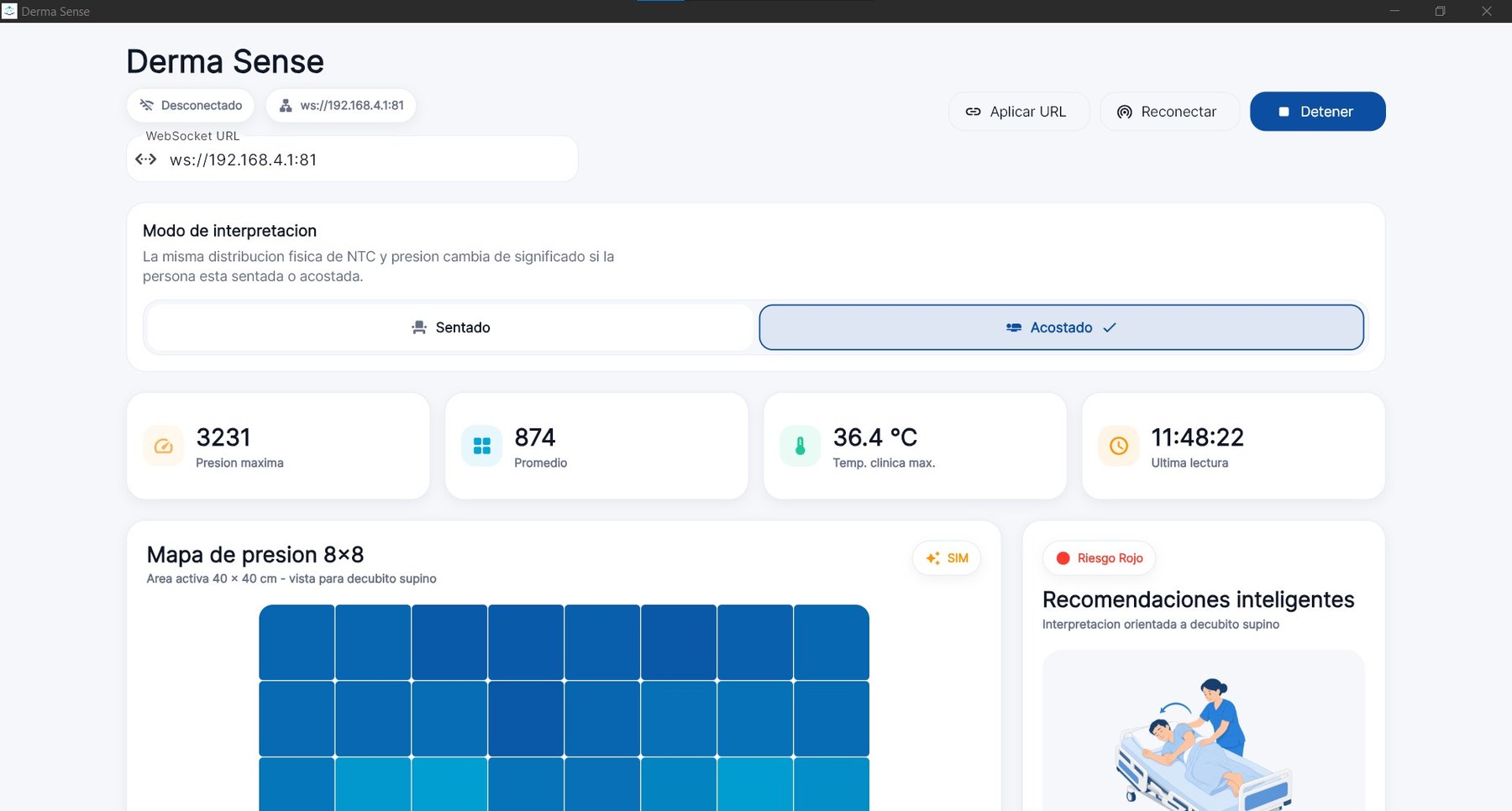

El dashboard en Flutter se diseñó para hacer legible la información del sensor a cuidadores no técnicos, usando mapas de calor y guía visual simple.
Galería del prototipo

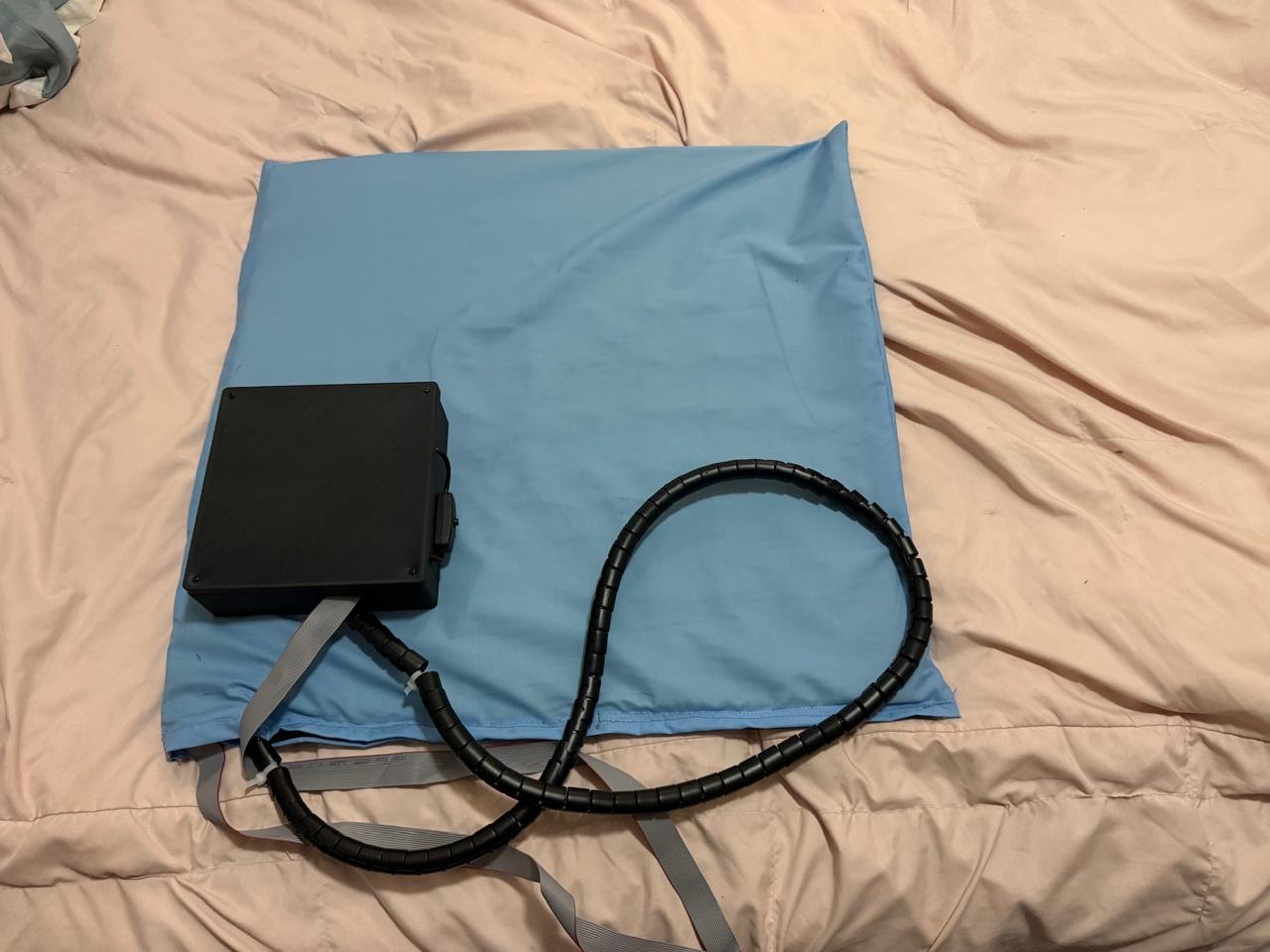

Imágenes del prototipo final, pruebas tempranas, capas de sensado, app y diseño del PCB.
Video demo
La demostración local ya está conectada directamente desde la carpeta de assets.
Descargas
Descarga los instaladores disponibles para Android y Windows directamente desde la landing.
Android APK
Instalador para Android
Obtén la app móvil en formato APK para instalarla manualmente en dispositivos Android compatibles.
Descargar APKWindows EXE
Instalador para Windows
Descarga el ejecutable de escritorio para instalar DermaSense en equipos con Windows.
Descargar EXERepositorio GitHub
Explora el repositorio de la aplicación
Revisa el código fuente, la estructura del proyecto y la evolución de la app DermaSense directamente en GitHub.
Seguridad y responsabilidad
DermaSense es un prototipo preventivo para visualización, educación e investigación en etapa temprana. No es un dispositivo médico certificado ni diagnostica úlceras por presión. Cualquier uso médico o clínico requeriría supervisión profesional, validación formal, revisión de seguridad eléctrica, revisión de materiales y guía regulatoria aplicable.
